自適應控制壓力鉆井關鍵技術及研究現狀

摘 要

摘要：為了減少鉆遇壓力敏感或安全壓力窗口狹窄等復雜地層所產生的非生產時間，提出了對井底壓力進行精確控制的自適應控制壓力鉆井的技術思路。探討了控壓鉆井技術的井底壓力控
摘要：為了減少鉆遇壓力敏感或安全壓力窗口狹窄等復雜地層所產生的非生產時間，提出了對井底壓力進行精確控制的自適應控制壓力鉆井的技術思路。探討了控壓鉆井技術的井底壓力控制機理，集成了所需關鍵技術裝備，繪制了自適應控壓鉆井技術的關鍵技術路線圖。系統地介紹了地層壓力隨鉆檢測技術、隨鉆井底環空壓力測量、鉆井液連續循環裝置、井口回壓檢測與控制、數據傳輸技術的國內外技術現狀。最后提出建議：國內相關單位應聯合攻關，盡快研發具有自主知識產權的自適應控壓鉆井技術及相關裝備，縮短與國際先進鉆井技術間的差距。
關鍵詞：深井；水平井；控壓鉆井；自適應控制；關鍵技術鉆井液
0 引言
    目前對井底壓力進行精確控制的方法有兩種：①根據地層壓力與井眼穩定條件來調節鉆井液密度；②控制環空摩阻。但是靠改變鉆井液性能來控制環空壓力的方法不僅費時而且會引起一些其他問題，控制環空摩阻的方法因沒有形成有效封閉鉆井液循環系統導致停泵即失效。為此，近年來控制壓力鉆井技術(MPD)應運而生。
    國際鉆井承包商協會的UBO和MPD分委員會把控制壓力鉆井技術定義為一種控制井身環空壓力剖面的自適應鉆井方法。其目的是確定井底壓力安全窗口，并相應的調節環空壓力剖面。該技術利用封閉[1]、承壓的鉆井液循環系統或者欠平衡鉆井裝備，通過控制鉆井液密度、當量循環密度、套管回壓等參數，隨鉆控制進入井眼的流體，防止發生與鉆井有關的井下復雜問題，避免通過加重鉆井液來解決這些問題。
1 自適應控壓鉆井技術
1.1 控壓鉆井技術的壓力控制機理
    鉆井過程中的井底壓力由井筒液柱壓力、環空循環壓耗、井口回壓、循環中的壓力波動組成[2～3]，即
    pL=pm+pa+pt+paf
式中：pL為井底壓力，MPa；pm為環空液柱壓力，MPa；pa為環空循環壓耗，MPa；pt為井口回壓，MPa；paf為環空循環壓力波動，MPa。
    常規鉆井過程中，調節鉆井液密度是最主要的控制井底壓力的手段，但是這種方法需要一定的循環時間，因而時效性差；調節循環排量也是一種控制井底壓力的方式，其時效性強，但是由于缺乏有效的封閉性，在起下鉆和接單根時，不能實現有效控制?？貕恒@井技術則是基于封閉、承壓的鉆井液循環系統或者欠平衡鉆井裝備，通過控制鉆井液密度、當量循環密度和井口回壓來控制井底壓力，能保證起下鉆、接單根等情況下的井底壓力有效控制，也可以實現低于常規密度鉆井液安全鉆井，隨鉆控制地層流體進入井眼。
1.2 控壓鉆井技術的關鍵裝備
1.2.1控壓鉆井技術的實現是一個復雜的系統工程，需要諸多核心裝備
    1) 旋轉控制裝置。旋轉控制裝置是控壓鉆井技術實現的重要裝備，可以將井眼中的鉆井液形成密閉的循環系統，便于井口回壓的施加，以及微流量的控制。
    2) 浮閥(單向閥)。避免接單根時鉆柱內鉆井液與大氣連通，破壞系統密閉性。
    3) 節流閥。用于對鉆井液流量和井口回壓進行精確控制。
1.2.2其他相關裝備[4]
    1) 井下套管封隔閥或井下控制閥。用于隔離井下油氣和壓力，保證井口安全作業。
    2) 降低當量循環密度的工具。用于抵抗循環摩擦阻力的影響。
    3) 壓力和流量的實時監測。
    4) 鉆井液連續循環系統。用于消除接單根時的壓力波動。
1.3 自適應控壓鉆井的關鍵技術

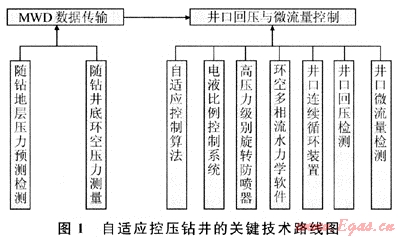

    自適應控壓鉆井技術是指在鉆井過程中，隨鉆精確監測環空壓力剖面，同時對地層壓力、破裂壓力和坍塌壓力實現精確預測與監測，反饋到地面后通過自適應算法自動調整流量和回壓等參數，實現對井底壓力的自適應精細控制。由此可見，要實現對井底壓力的實肘的動態控制，首先必須要能準確采集地層3壓力剖面和井底壓力數據，通過鉆井液脈沖、聲波或者電磁波等MWD方法將數據實時傳遞到中心處理系統，中心處理系統通過對井底實時壓力與安全壓力窗口的比較，然后根據鉆井液類型所確定的多相流環空水力學模型用自適應的算法逐步調節井口回壓、鉆井液流速、鉆井液密度和黏度等參數，在此過程中，必須考慮接單根或起下鉆等情況時的井底壓力控制方法。自適應控壓鉆井的關鍵技術路線圖見圖1。


2 自適應控壓鉆井關鍵技術研究現狀
2.1 地層壓力隨鉆檢測技術
    隨鉆壓力監測的方法主要有dc指數法、sigma指數法、巖石強度法、壓差因子法和擬聲波時差等。由于任何理論模型都需要用實測壓力值來驗證，考慮到理論模型的應用范圍局限性以及處理上的時效性，在自適應控壓鉆井技術中可以考慮采用隨鉆地層測試的方法直接獲取原始地層信息，為井底壓力的精確控制奠定基礎。
    目前這類研究和裝備多見于國外文獻中。貝克休斯公司開發出了TesTrak新型隨鉆地層壓力測試的LWD工具，其利用鉆井過程中的短暫中斷測量地層真實壓力[5]。同樣的，斯倫貝謝公司也開發出了Stetho Scope隨鉆地層壓力測試工具，在小于5min之內直觀地提供準確的地層壓力數據，采用電池或渦輪發電機用MWD方式向地面?zhèn)鬏敂?shù)據。盡管隨鉆地層壓力測試可以直接測量地層原始?jí)毫?，但是由于其具有一定的后效性，在?shí)時決策時，應該綜合利用LWD數據的監測模型和隨鉆地層壓力測試數據，以達到準確、實時了解地層壓力，確定壓力梯度和安全壓力窗口。
2.2 隨鉆井底環空壓力測量
    隨鉆環空壓力測量是靠壓力傳感器測量井底環空流體壓力的技術，其歷史可以追溯到20世紀80年代中期，Gearhart公司在他們的MWD工具上安裝了環空壓力傳感器。之后，Anadrill和其他一些鉆井服務商開始研發具有井下環空壓力測量能力的MWD工具。Sperry-Sun是最早推動鉆井液循環當量密度測量的公司，他們研發的隨鉆井底環空壓力測量?jī)x，可以實時測量井底環空壓力數據，通過MWD或EM-MWD將數據實時傳送至地面，其測壓能力高達138MPa。Anadrill提供實時和存儲式兩種環空壓力隨鉆測量?jī)x器，它的最高精度達1psi(1psi=6.895kPa)，在不能建立鉆井液循環時仍然可以實現連續監測。
    在國內，為適應欠平衡鉆井監測的需要，研發了存儲式的欠平衡井底壓力采集系統，并在大慶油田達深2井展開了試驗并取得成功。針對試驗中存在的磨損嚴重問題，周英操等[6]對原有儀器進行了進一步的改進，進行了儀器減震設計，完善了井下壓力溫度測試工具與軟件，并在徐深5井進行了下井試驗，取得了良好的效果。中國石油鉆井院的井下控制工程研究所為配套CGDS近鉆頭地質導向鉆井系統，也開發出了存儲式井底環空壓力測量工具，可以實現0～100MPa的測量壓力范圍。
2.3 鉆井液連續循環裝置
    連續循環系統可以實現不中斷鉆井液在井內的循環來完成鉆桿的上卸扣等連接工作的系統，是在頂驅、鉆桿夾持裝置、閘板防噴器、密封膠芯和計算機控制系統等基礎上發展起來的[7]。從2000年起，英國石油技術研究院聯合6家國際大石油公司經過3年的攻關研制出了鉆井液連續循環系統。2005年，連續循環系統第一次在埃及的海上老井重鉆項目上得到了成功應用。目前該技術已逐漸成為復雜地層安全鉆井的一項技術。
2.4 井口回壓檢測與控制
    隨著欠平衡技術的推廣應用，為適應井底合理壓差控制的需要，國內外對井口回壓檢測與控制的理論方法及裝備做了大量工作。莊湘琦等[8]以鉆井環空多相非穩定流理論為基礎，根據氣液兩相流體在井筒中流動方程，利用有限差分方法，描述了井內流體的運動特性和瞬態壓力平衡關系，提出了利用井口回壓對井內流動參數進行控制，找出了井口回壓和氣體侵入量對流動參數的影響。王德玉等[9]針對鉆井井口回壓檢測和實時控制需要，設計了采用電液比例控制系統和PID控制方法對節流系統進行自動控制的系統。
    為適應井控安全的要求，國外很早就開展了井控回壓檢測與控制的工作。如，At Balance為了配合控壓鉆井技術的實施研發了動態環空壓力控制系統(Dynamic Annular Pressure Control System)；Halliburton公司研發了自動控制節流管匯，配合Sentry控制軟件，實現自動控制。
2.5 數據傳輸技術
    實現自適應控壓鉆井離不開實時數據的井下和地面的雙向高速傳輸。目前，國內外的隨鉆測量系統普遍采用鉆井液脈沖來傳送測量數據，該技術在液體鉆井液中能夠穩定可靠地工作，但是對于氣體或充氣鉆井液則無法正常工作，同時鉆井液脈沖的信號傳輸速率低，實現雙向通信的難度較大，核心部件的成本也較高。為此，近幾十年來，國內外涌現了一些新的隨鉆數據傳輸方式。
    自20世紀80年代起，電磁傳輸方式開始發展，其傳輸速率較高，基本不受鉆井液介質的影響，可用于空氣、泡沫或鉆井液的欠平衡鉆井。國外研制出的EM傳輸系統主要有Schlumberger的E-Pulse系統、Halliburton Sperry Sun的EM MWD系統、Weatherford的TrendSET MWD系統、Phoenix的CLT EM-MWD系統、NDS的EM E-link系統、Ryan的EM-MWD系統、Scientific Drilling的E-field MWD系統、俄羅斯BHHKFHC的ZTS系統等[10]。2008年9月，中國石化勘探開發研究院德州鉆井所研制出了國內首臺電磁隨鉆測量系統工程樣機，并在勝利油田進行了現場試驗；同時，中國石油有關研究院和中國地質大學等單位也在陸續開展相關研究。但是目前，受井下發射功率、電磁波衰減特性、井場干擾等影響，EM傳輸技術還只適用于有限的范圍。
3 結論與認識
    1) 隨著油氣資源勘探開發向深部延伸，在鉆進壓力敏感地層、噴漏同存地層或安全壓力窗口狹窄的地層時，自適應控壓鉆井技術是一個很好的選擇。
    2) 國外目前已經開發出了GeoBalance MPD系統和DAPC系統等具有自動控制井底壓力功能的裝備，但國內具有自適應控制功能的井底壓力控制鉆井技術尚處于研究發展階段，建議加強研究，縮小與國際先進鉆井技術的差距，推動我國石油勘探開發的發展。
    3) 自適應控壓鉆井技術的實現需要解決設備研制、自動測量?jī)x器、儀表的開發、自適應控制系統研制及環空多相流動規律及軟件開發等問題，需要攻克基礎研究和應用研究等多方面的難題，建議國內有關科研單位聯合攻關，發揮優勢，縮短研發時間。
參考文獻
[1] DON M，HANNEGAN. Managed pressure drilling in marine environments-casestudies[J].SPE/IADC 92600，2005.
[2] 周英操，崔猛，查永進.控壓鉆井技術探討與展望[J].石油鉆探技術，2008，36(4)：l-4.
[3] 石道涵，王國斌，薛改珍.高壓油藏鉆井過程中的壓力控制[J].國外油田工程，2002，18(8)：19-22.
[4] 辜志宏，王慶群，劉峰.控制壓力鉆井技術新技術及其應用[J].石油機械，2007，35(11)：68-72.
[5] 楊利，田樹寶.新型隨鉆地層壓力測試工具[J].國外油田工程，2005，21(11)：20-23.
[6] 周英操，劉永貴，王廣新.井下壓力溫度測試技術在徐深5井的應用[J].天然氣工業，2007，27(1)：78-80.
[7] 楊剛，陳平，郭昭學，等.連續循環鉆井系統的發展與應用[J].鉆采工藝，2008，31(2)：46-47.
[8] 莊湘琦，李相方，剛濤，等.欠平衡鉆井井口回壓控制理論與方法[J].石油鉆探技術，2002，30(6)：12-14.
[9] 王德玉，李才良，徐建平，等.計算機控制在井控系統中的應用[J].石油礦場機械，2007，36(1)：52-55.
[10] 劉修善，侯緒田，涂玉林，等.電磁隨鉆測量技術現狀及發展趨勢[J].石油鉆探技術，2006，34(5)：4-9.

(本文作者：李偉廷1 侯樹剛2 蘭凱2 龔嘉琦3 1.中國石化中原石油勘探局鉆井三公司；2.中國石化中原石油勘探局鉆井工程技術研究院；3.華中科技大學多譜信息處理技術國防重點實驗室)
